Vinter M90 -
Vinterisolerade glaspartier för vinterbonade uterum
4,3 (21 omdömen) Läs omdömen
Vinterisolerade glaspartier
Använd uterummet året runt
2-glas och bruten köldbrygga för bästa isolering till uterum
Uterumssystemet Vinter M90 har kassetter med dubbla glas och bruten köldbrygga för bästa isolering mot kyla och gör att du kan använda ditt uterum året runt.
Glaskassetterna är 28 mm tjocka med två stycken 4 mm glas och isolerande gas däremellan. Detta är ett riktigt premium-system för uterum som är väl genomtänkt och av toppkvalitet.
Med Vinter M90 glaspartier kan du bygga ett vinterbonat uterum eller en vinterträdgård. Vinter M90 glaspartier är måttanpassade och tillverkas alltid efter dina egna mått.

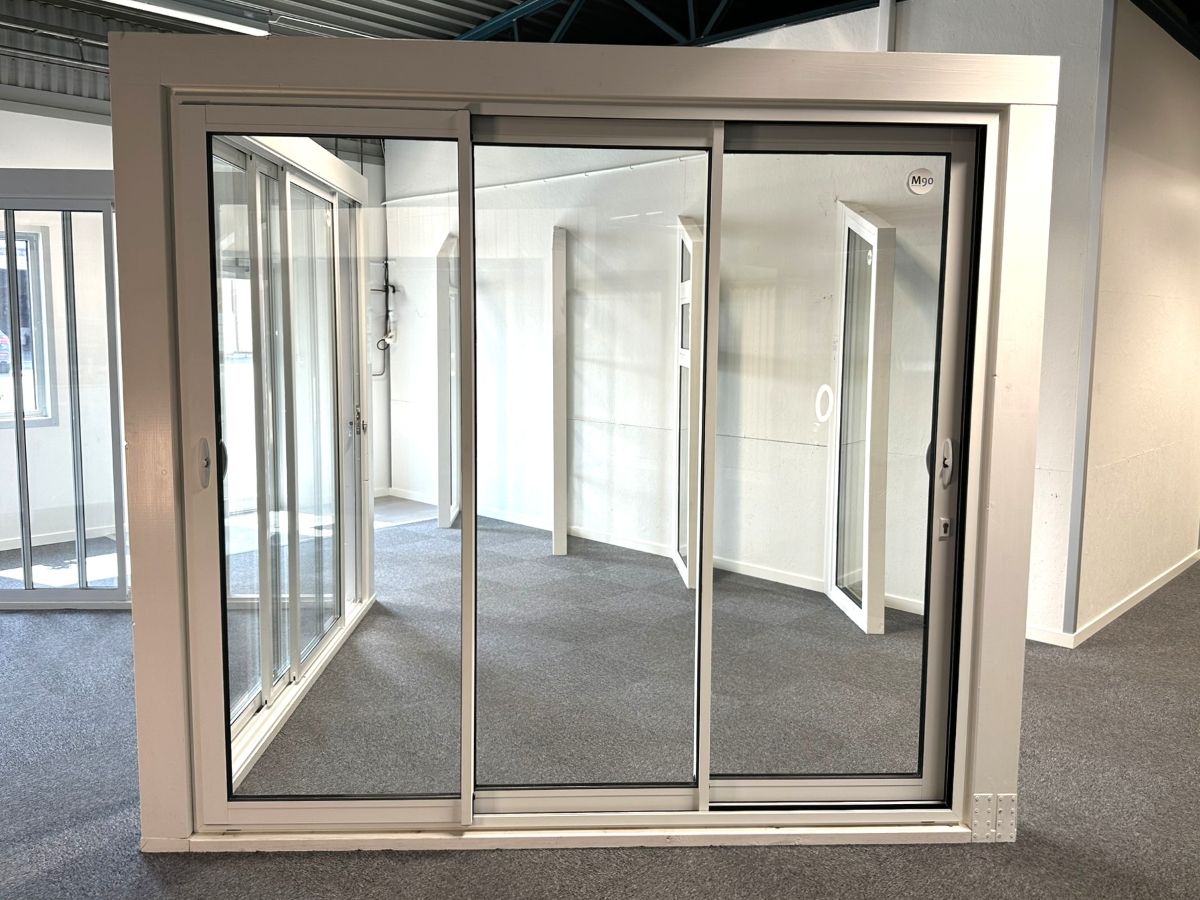

Skjutparti - skjutdörrar och skjutfönster
Öppningsbar inglasning i aluminium och glas som kan användas som dörr eller fönster. Välj mellan 2, 3 eller 4 fönster/dörrar.
Skjutpartiet öppnas genom att skjuta fönstren/dörrarna åt antingen ena sidan eller den andra sidan. Varje fönster/dörr löper på ett eget spår.
Alla fönster/dörrar har justerbara kullagerhjul för tyst och smidig gång och skjutpartiet är dränerat för att undvika fuktskador.
Fast parti - glasvägg och fast fönster
Fast parti (alltså ej öppningsbart) i aluminium och glas som kan användas som en glasvägg från golv till tak eller som fönster.
Du kan också beställa trekantiga fasta partier (gavelspetsfönster). Med hjälp av trekantiga partier kan du få ljusinsläpp ända upp till taket i uterum med sluttande tak.
Glas
Vinter M90 glaspartier har 28 mm-glaskassetter med 2x4 mm härdat energiglas eller tonat härdat energiglas. Kassetterna är fyllda med argongas som isolering.
Systemet har dessutom en bruten köldbrygga vilket gör att även aluminiumramen är isolerad och släpper igenom mindre värme. Detta möjliggör användning året runt.
Härdat glas
Härdat glas (säkerhetsglas) är starkare än standardglas och om det skulle krossas så splittras det i många små bitar utan vassa kanter istället för stora skärvor. För M90 glaspartier är alla olika glas som finns att välja på härdade.
Energiglas
Energiglas har en genomskinlig beläggning som gör att värmeförlusten genom glaset minskar och uterummet behåller värmen bättre. Med energiglas minskar dessutom risken för imma och rimfrost på glasen under vintertid. Utseendemässigt är beläggningen nästan osynlig, men glaset kan under vissa ljusförhållanden upplevas som något mindre klart jämfört med vanligt glas.
Tonat energiglas
Tonat energiglas (solskyddsglas) är lite mörkare och släpper igenom ungefär hälften av dagsljuset och solvärmen. Glaset är gråtonat. Glaset har samtidigt en energiglasbeläggning som förbättrar glasets energiprestanda och gör att uterummet behåller värmen bättre under kallare årstider.
Tonat glas kan till exempel vara ett alternativ för uterum i söderläge för att få ett svalare uterum när solen värmer som mest på sommaren. Med tonat glas förlorar man en del av gratisvärmen som solen ger under övriga årstider.
- Total solenergitransmission (g) = 44%
- Ljustransmission (LT) = 51%
Total solenergitransmission (g) anger hur stor andel av solenergin som släpps igenom av glaset. Ju lägre g-värde desto mindre solenergi släpps igenom glaset. Ljustransmission-värdet anger på samma sätt hur stor andel av solljuset som släpps igenom.
Värmegenomgångstal för de olika glasen
Värmegenomgångstalet eller U-värdet anger den mängd värmeenergi som förloras genom glaset per kvadratmeter och gradskillnad (W/m2 oC). Det totala U-värdet anger hur mycket värmeenergi hela glaspartiet inklusive aluminiumram och glas släpper igenom. Ju lägre U-värde desto bättre värmeisolering.
- Härdat energiglas / argon: U-värde glas = 1,0 | Totalt U-värde = 1,6
- Tonat härdat energiglas / argon: U-värde glas = 1,1 | Totalt U-värde = 1,7
För enklare alternativ (med sämre isolering) kan du läsa om Uterumssystem Sommar M50 eller Uterumssystem Vår/Höst M70 .
Läs mer om vad du bör tänka på vid val av glas till uterum:
Färger
RAL 9016
Vit
RAL 7016
Antracitgrå
RAL 9004
Svart
RAL 3005
Vinröd
För uterumspartier Vinter M90 kan du välja mellan följande färger:
- Vit (RAL 9016, finstruktur)
- Antracitgrå (RAL 7016, finstruktur)
- Svart (RAL 9004, finstruktur)
- Vinröd (RAL 3005, finstruktur)
- Valfri RAL-färg (finstruktur)
Se alla tillgängliga RAL-färger
OBS! Färgnyanser som visas digitalt på skärmen kan skilja sig från hur färgerna uppfattas i verkligheten. Titta gärna på färgen på riktigt med hjälp av en fysisk RAL-färgkarta.
Lås och handtag
Alla skjutpartier Vinter M90 levereras med låsvred som är integrerat i handtaget. Du kan dessutom komplettera detta låset med ett nyckellås.
För skjutpartier Vinter M90 kan du välja på följande lås:
- Lås med vred på insida och utan låsbeslag på utsida
- Lås med vred på insida och utsida samt nyckellås på insida och utsida
För lås "utan låsbeslag utsida" menas att de endast kan låsas från insidan (inget vred eller nyckel på utsidan).
På insidan sitter lås med vred som är integrerat i handtaget. Låset kommer färdigmonterat från vår fabrik.
På utsidan sitter handtag (utan låsvred) för dörrskjutpartier. Fönsterskjutpartier har inget handtag alls på utsidan.
Utöver det integrerade låsvredet i handtaget kan du också beställa lås med nyckel. Låset kommer färdigmonterat från vår fabrik.
På utsidan sitter också handtag med låsvred samt nyckellås för dörrskjutpartier. Fönsterskjutpartier har inget handtag och inget nyckellås alls på utsidan.
Spröjs
För Vinter M90 finns två olika sorters spröjs som tillval - glasdelande spröjs och mellanglasspröjs. Glasdelande spröjs, som fysiskt delar glasrutan horisontellt, erbjuds för skjutdörrar och fasta glasväggar. Mellanglasspröjs, som är placerade mellan glasrutorna, erbjuds för skjutdörrar, skjutfönster, fasta glasväggar och fönster.
Här hittar du viktig information om bland annat måttsättning, spröjs och orientering för Vinter M90 glaspartier. Observera att informationen här endast gäller Vinter M90. Se produktsida för respektive system för information om vad som gäller för andra system. Du hittar produktsidorna under Glaspartier.
Vi rekommenderar att du läser igenom monteringsinstruktionen innan du beställer. Där finns till exempel information om vilken utrustning du behöver för att montera glaspartiet. Det finns också ett ritningsdokument som du kan använda för att planera ditt byggprojekt. Du hittar dessa under Dokument.
Bredd- och Höjdmått för glaspartiet - Viktigt att ange rätt mått!
När du beställer glaspartier av oss blir yttermåtten för glaspartiet exakt så stora som du anger för bredd och höjd. Det är alltså karmyttermåttet som anges för bredd och höjd.
För att glasa in en befintlig öppning tar du reda på vad glaspartiets bredd (b) och höjd (h) ska vara genom att mäta upp det minsta bredd- och höjd-måttet i öppningen. Ju mindre skillnad det är mellan minsta mått och största mått för bredd respektive höjd desto bättre. Kontrollera också att öppningen är i våg och lod med hjälp av ett vattenpass.
Stommen som glaspartierna monteras i behöver vara formstabil så att inte måtten ändrar sig med tiden. Använd till exempel limträ för stommen.
Undvik att bygga stommen i tryckimpregnerat virke då detta ändrar form när det torkar.
Mått för M90 skjutpartier och fasta partier
Mät upp minsta bredd och höjd för öppningen.
M90 skjutpartier har en fast ram runt hela partiet. M90 glaspartier är också försedda med bruten köldbrygga och lämpar sig för isolerade uterum.
Vi rekommenderar därför att du minskar bredden med 20 mm och höjden med 20 mm jämfört med de uppmätta måtten för att lämna plats för drevning runt partiet. Detta ger dig en 10 mm bred spalt för isolering runt hela partiet. Skjutpartier isoleras i vissa fall inte i underkant. Om du inte tänker isolera under partiet så räcker det att minska höjden med 10 mm.
Om du inte tänker isolera partiet alls så rekommenderar vi att du minskar höjden med 5 mm och bredden med 5 mm jämfört med de uppmätta måtten för att underlätta montering (ställmån).
Beställ sedan glaspartiet med de uträknade måtten.
Djupmått - Krav på stommen för montering
Djupmåttet anger hur hur mycket plats partiet upptar i djupled och gäller för alla fyra sidorna runtom partiet (alltså botten, toppen och de båda sidorna). Du behöver en regel (eller motsvarande) med minst detta djupmått för att kunna montera partiet.

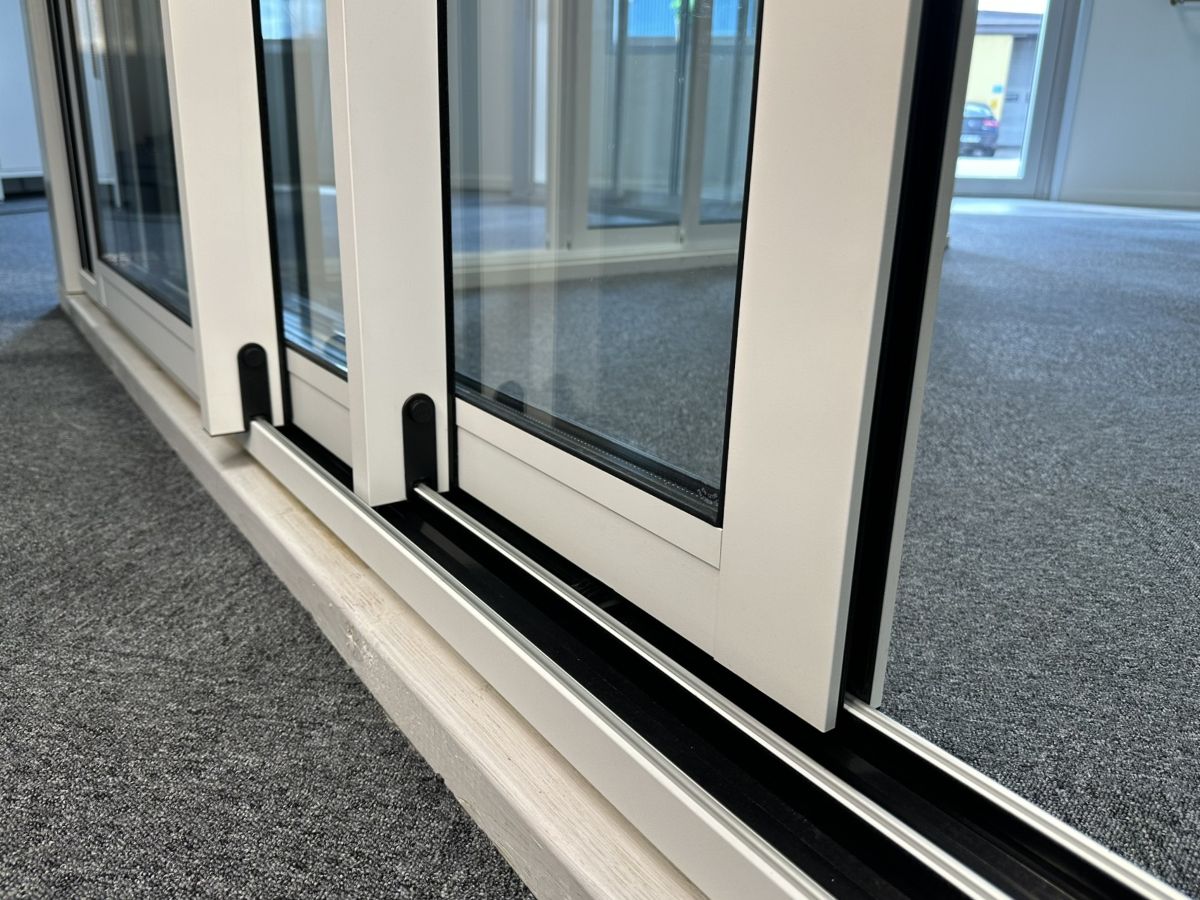

Skjutpartier har en rälsprofil som monteras på regeln. Rälsprofilen har olika antal spår beroende på hur många luckor partiet har. Eftersom luckorna monteras på spåren av rälsen så kan det totala djupet för partiet bli något större än själva rälsprofilen.
Fasta partier har alltid samma djupmått oavsett storlek eller antal luckor.
| Djupmått för Vinter M90 | |
|---|---|
| Fast parti | 45 mm |
| 2-delat skjutparti | 65 mm |
| 3-delat skjutparti | 117 mm |
| 4-delat skjutparti | 169 mm |
Se även Ritningar för fler detaljer kring olika mått på profilerna.
Spröjshöjd - för skjutdörrar med glasdelande spröjs
Denna information avseende spröjshöjd gäller för Vinter M90 med glasdelande spröjs. Vi erbjuder också mellanglasspröjs för Vinter M90.
Normalt sett monteras inglasningar med ovansidan av partierna i linje. Om ett dörrparti monteras bredvid ett fönsterparti blir resultatet bäst om dörrens spröjs (profilen som delar dörren i två delar) hamnar i linje med fönsterpartiets undre profil (se figur).
Spröjshöjden är måttet från underkanten av dörrpartiet till spröjsprofilens ovankant (ett fönsterparti har inget spröjsmått). För att räkna ut spröjshöjden använder du följande formel:
Spröjshöjd = Dörrhöjd - Fönsterhöjd + a
- Vinter M90 skjutparti → a = 115 mm
- Vinter M90 fast parti → a = 50 mm
Exempel:
Antag att du vill köpa ett fönsterskjutparti med höjden 1 200 mm och en dörr som är 2 000 mm hög. Spröjshöjden för dörrpartiet blir då:
2000 - 1200 + 115 = 915 mm
Antag att du istället vill köpa ett fast fönster med höjden 1 200 mm och en dörr som är 2 000 mm hög. Spröjshöjden för dörrpartiet blir då:
2000 - 1200 + 50 = 850 mm
Luckbredd
Luckbredden är måttet på bredden för en (1) av luckorna (dörr/fönster) i ett skjutparti. När du har specat ett skjutparti efter dina mått så presenteras även luckbredden.
Du kan anpassa luckbredden genom att ändra på antal luckor för ett glasparti. På så vis kan du få ungefär samma luckbredd för alla skjutpartier när du har flera öppningar med olika bredd som ska täckas med glaspartier.
Exempelvis kan ett 3-delat skjutparti med bredden 3 000 mm ha luckbredden 102 cm. Ett 4-delat parti med samma bredd får luckbredden 78 cm.
(Luckornas bredd för ett skjutparti blir inte exakt bredden för hela skjutpartier delat med antal luckor (t ex. 3 000 mm / 3 st = 100 cm). Luckorna står omlott på rälsen och luckbredden blir därför lite större för att täcka hela öppningen. Samtidigt så minskas luckbredden något på grund av uppsamlingsprofilerna på sidorna som gör att öppningen som ska täckas minskar.)
Lås - Placering av lås för skjutparti
För skjutpartier kan du välja vilken typ av lås du vill ha till vänster och till höger. Låsens placering (vänster och höger) gäller för när du befinner dig inomhus och tittar mot skjutpartiet.
Se även Produktbeskrivning för mer information och bilder på de lås som finns att välja på.
Orientering - Luckornas ordning på skjutpartiets olika spår
(Gäller endast för skjutpartier utan möte.)
Orienteringen anger hur dörrarna är placerade på de olika spåren.
När du tittar på ett stängt skjutparti så befinner sig dörren på det spår som är närmast dig till höger för ett rättvänt parti. För ett spegelvänt skjutparti är dörren längst till vänster närmast dig.
I denna schematiska figur ser du två skjutpartier sedda från ovan:
Ett skjutparti går att öppna från båda sidorna och orienteringen anger alltså bara hur luckorna är ordnade på spåren. Normalt sett levereras alla partier rättvända, men om du har två skjutpartier bredvid varandra kan det vara mer estetiskt tilltalande att välja ett (1) rättvänt och ett (1) spegelvänt parti (enligt figuren ovanför).
Infälld rälsprofil för skjutdörrsparti
Om du har möjlighet kan du fälla in rälsprofilen helt eller delvis i golvet för dörrskjutpartier för att slippa en tröskel att kliva över.
Tänk på dräneringen av skjutpartiet när du fäller in rälsen i golvet så att vattnet har någonstans att ta vägen.
Spårdjupet och spårbredden för att fälla in rälsprofilen ska vara enligt följande:
| Spårbredd för Vinter M90 | |
|---|---|
| 2-delat skjutparti | 75 mm |
| 3-delat skjutparti | 127 mm |
| 4-delat skjutparti | 179 mm |
Se även Ritningar för fler detaljer.
Montera själv
Till varje parti medföljer en utförlig monteringsinstruktion (som du också hittar under Dokument).
Vi rekommenderar att du läser igenom monteringsinstruktionen för att avgöra om du själv kan utföra monteringen eller om du vill anlita en snickare.
Monteringshjälp
Behöver du hjälp med att bygga ditt uterum eller att montera dina glaspartier? Vi samarbetar med duktiga snickare och byggföretag över hela Sverige som har erfarenhet av våra produkter och kan hjälpa dig.
Sök enkelt efter en snickare nära dig med hjälp av ditt postnummer.
Tänk på detta när du bygger vinterbonat uterum med Vinter M90 glaspartier
Med Vinter M90 glaspartier kan du bygga ett välisolerat inglasat uterum som förutom att skydda mot väder och vind även skyddar mot kyla. Uterum av den typen brukar kallas vinterbonade uterum eller vinterträdgård och kan användas året runt. Vinter M90 glaspartier har 2-glas isolerglas med energiglas och bruten köldbrygga i både skjutdörrar och räls för att minska energiförluster. Vinter M90 skjutpartier har också tätning längs hela ovansidan och undersidan av skjutdörrar för att minimera drag i skarvar mellan dörr och räls.
Ett vinterbonat uterum med Vinter M90 glaspartier kan du värma upp till rumstemperatur när du ska använda det även mitt i vintern och du kan använda kontinuerlig underhållsvärme (5oC - 10oC) med rimliga värmekostnader. Även om en ett sådant uterum ska kunna användas året runt så behöver det liksom enklare uterum tåla utomhusklimat.
Du kan använda Vinter M90 glaspartier till vinterbonade uterum som byggs i anslutning till huset (fasadmonterade uterum) och till fristående uterum. För fasadmonterade uterum är det viktigt att dörren eller öppningen från huset till uterummet har samma isoleringsgrad eller isoleringsstandard som ytterväggen på huset. Alla byggnadsmaterial och all inredning som används till uterummet ska klara utomhusklimat med tanke på t ex fukt, imma, kondens, temperatur och temperaturskillnader. Vinter M90 glaspartier är inte designade för att användas till utbyggnader av hus eller fullisolerade fristående byggnader som håller rumstemperatur alla dagar året runt.
För skjutpartier kan det vid svåra väderförhållanden, som hård vind i kombination med kraftig nederbörd, förekomma visst läckage. Vid snösmältning eller kraftigt regn kan läckage förekomma om dräneringar är blockerade av snö, is eller t ex löv. Vid vissa väderförhållanden eller otillräcklig ventilation i uterummet kan kondens uppstå på insidan av glaset. Kondens kan i vissa fall leda till isbildning på rälsen till skjutpartier. Imma och rimfrost kan uppstå på utsidan av glasen. Risken för imma, kondens och rimfrost är kraftigt reducerad med Vinter M90 glaspartier med isolerglas och bruten köldbrygga, men kan fortfarande förekomma vid t ex mycket stora temperaturskillnader som -20oC utomhus och +23oC i uterummet.
För fasta fönster och glasväggar ska något läckage inte förekomma så länge tätningen runt partiet är fackmannamässigt utförd. Kondens, imma och rimfrost kan uppstå på samma sätt som för skjutpartier.
För fullisolerade rum, alltså rum som du vill värma upp till rumstemperatur för alla dagar under året, så rekommenderar vi att du använder Fasad M100 fasadpartier. Fasad M100 glaspartier är designade för detta ändamål och är mycket välisiolerade och mycket täta. Vinter M90 är ett riktigt fint system för vinterbonade uterum och vinterträdgårdar!
Läs mer om val av uterum beroende på säsong:
| Vinter M90 | |
|---|---|
| Säsong | Vinter |
| Typ av partier | Skjutparti med skjutdörrar eller skjutfönster |
| Fast glasvägg eller fönster | |
| Fast trekantigt fönster (gavelspetsfönster) | |
| Antal luckor för skjutpartier | 2, 3 eller 4 stycken dörrar/fönster |
| Antal luckor för fasta partier | 1, 2, 3 eller 4 stycken luckor |
| Största höjd för skjutparti | 240 cm |
| Största bredd per lucka i skjutparti | 150 cm |
| Största total bredd för skjutparti | 600 cm |
| Glas | 2-glas 28 mm - Härdat energiglas, argon - U-värde 1,0 |
| 2-glas 28 mm - Tonat härdat energiglas, argon - U-värde 1,1 | |
| Färger | Vit (RAL 9016, finstruktur) |
| Antracitgrå (RAL 7016, finstruktur) | |
| Svart (RAL 9004, finstruktur) | |
| Vinröd (RAL 3005, finstruktur) | |
| Valfri RAL-färg (finstruktur) | |
| Handtag | Handtag på insida och litet handtag på utsida för skjutdörrar |
| Handtag på insida för skjutfönster | |
| Lås | Lås med vred på insida och utan låsbeslag på utsida |
| Lås med vred på insida och utsida samt nyckellås på insida och utsida | |
| Spröjs | Mellanglasspröjs (tillval) |
| Glasdelande spröjs (tillval) | |
| Tillverkas efter dina mått | Ja, alltid måttanpassat |
| Garanti | 5 år |
| Tillverkningsland | Sverige |
