Panorama M20 -
Ramlösa skjutpartier för maximal utsikt


  Maximal utsikt & exklusivt utseende

  Perfekt för uterum, pergola & balkong utan krav på isolering

  Alltid måttanpassat


Se pris och beställ Panorama M20

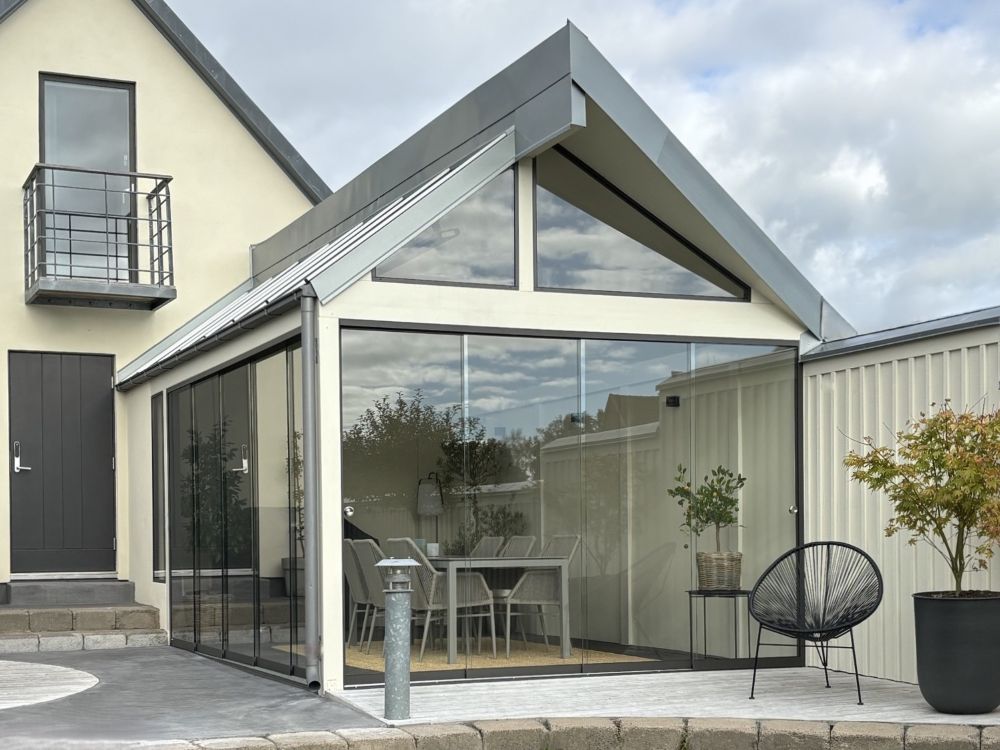

Ramlöst skjutparti med maximal utsikt och exklusivt utseende. | Panorama M20 glaspartier | Mekoflex Uterum Panorama M20 glaspartier logo | Mekoflex Uterum

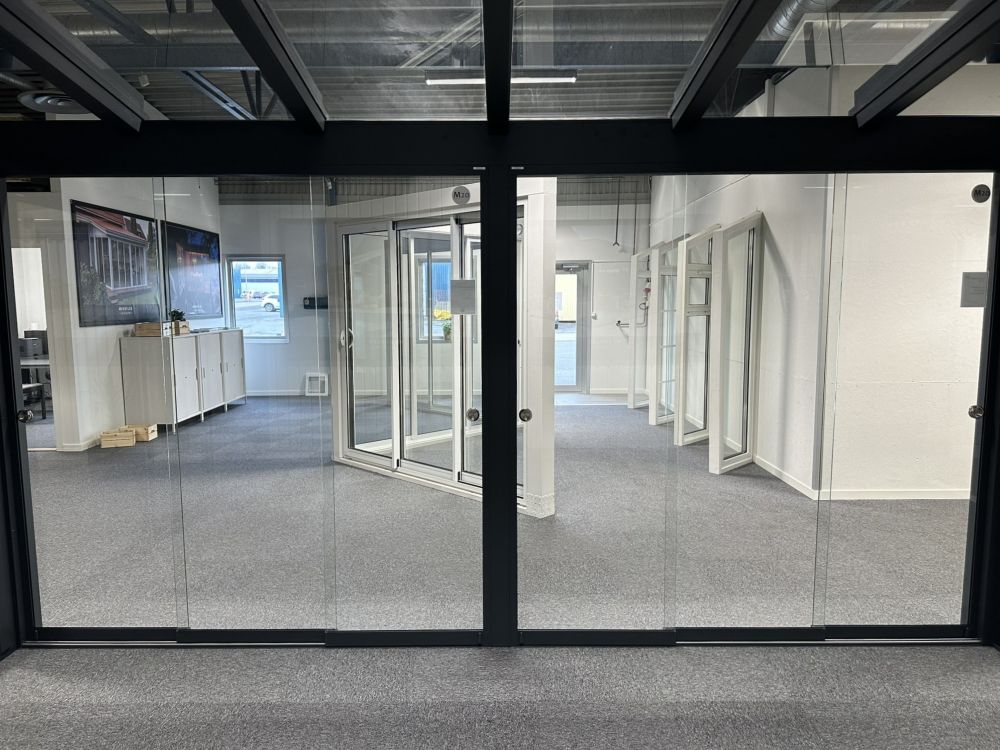

Panorama M20 är ett perfekt val för dig som letar efter ett ramlöst skjutparti. Skjutdörrarna i det ramlösa skjutpartiet saknar vertikala profiler vilket ger en fantastisk panoramavy genom glaspartiet. Glasrutan är diskret fastsatt i aluminiumprofiler i underkant och ovankant, vilket skapar en elegant yta av enbart glas däremellan.

Glasrutorna i dörrarna är 10 mm tjocka och består av härdat glas (säkerhetsglas). Glaspartiet är inte isolerat och passar bäst om du vill använda ditt uterum främst under sommarhalvåret.

Systemet kan fås i flera olika färger för att passa dina behov. Panorama M20 glaspartier tillverkas alltid efter dina exakta mått för en skräddarsydd lösning.


Panorama M20 glaspartier logo | Mekoflex Uterum

Ramlöst skjutparti - skjutdörrar och skjutfönster

Schematisk bild av ramlöst skjutparti där skjutdörrarna stängts.
Schematisk bild av ramlöst skjutparti där skjutdörrarna öppnats.

Panorama M20 skjutparti är öppningsbart och kan användas som dörr eller fönster. Välj mellan 2 till 5 luckor där en lucka antingen är en skjutdörr eller ett skjutfönster. Skjutpartiet öppnas genom att skjuta luckorna åt antingen ena sidan eller den andra sidan. Varje lucka löper på sitt eget spår och kan skjutas åt båda sidorna. Alla luckor har kullagerhjul för tyst och smidig gång och skjutpartiet är dränerat för att förhindra fuktskador. Skjutpartiet är tillverkat i aluminium och glas.

Glas

Alla Panorama M20 skjutpartier har 10 mm tjocka glasrutor som består av härdat glas.

Härdat glas

Härdat glas (säkerhetsglas) är starkare än standardglas och om det skulle krossas så splittras det i många små bitar utan vassa kanter istället för stora skärvor.

Värmeisolering

För Panorama M20 anger vi inte värmegenomgångstal/U-värde då det inte är relevant. Systemet är oisolerat och skyddar dig från regn och vind, men är inte designat för att isolera mot kyla.

Om du är intresserad av glaspartier med bättre värmeisolering rekommenderar vi Vår/Höst M70 glaspartier eller Vinter M90 glaspartier.

Läs mer om vad du bör tänka på vid val av glas till uterum:

Välj rätt glas till uterum

Färger

RAL 9016
Vit

RAL 7016
Antracitgrå

RAL 9004
Svart

RAL 3005
Vinröd

För uterumspartier Panorama M20 kan du välja mellan följande färger:

  • Vit (RAL 9016, finstruktur)
  • Antracitgrå (RAL 7016, finstruktur)
  • Svart (RAL 9004, finstruktur)
  • Vinröd (RAL 3005, finstruktur)
  • Valfri RAL-färg (finstruktur)

Se alla tillgängliga RAL-färger

OBS! Färgnyanser som visas digitalt på skärmen kan skilja sig från hur färgerna uppfattas i verkligheten. Titta gärna på färgen på riktigt med hjälp av en fysisk RAL-färgkarta.

Lås och handtag

Panorama M20 skjutdörrar och skjutfönster har ett runt skålhandtag som är infällt i glasrutan. Skjutpartiet kan öppnas och stängas med handtaget från både insidan och utsidan.

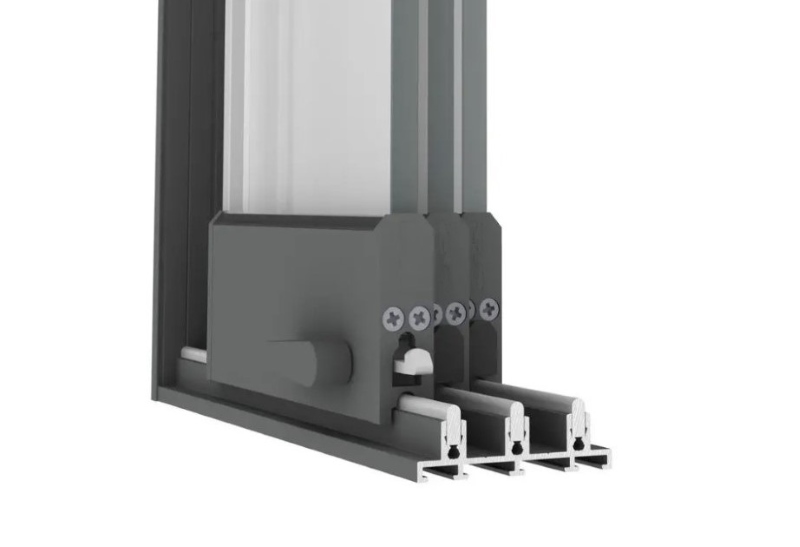

I aluminiumprofilen i underkant sitter ett haklås med vred på insidan så att partiet kan låsas. Dörren låser sig automatiskt när dörren stängs.

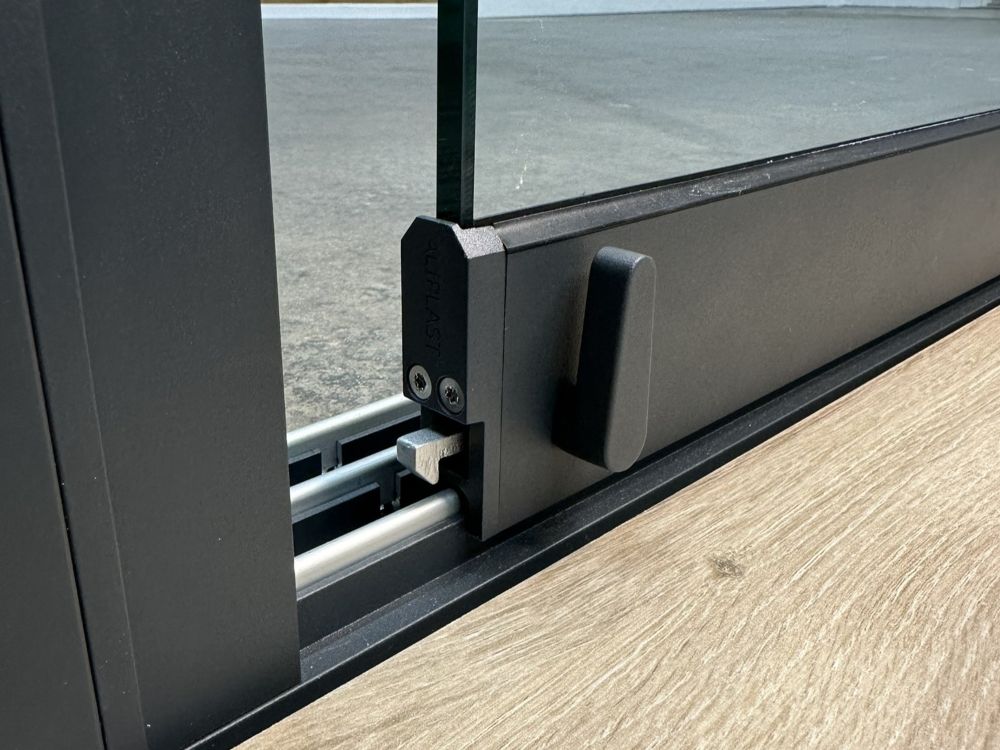

Panorama M20 haklås monterad i underkant på skjutdörren. | Mekoflex Uterum

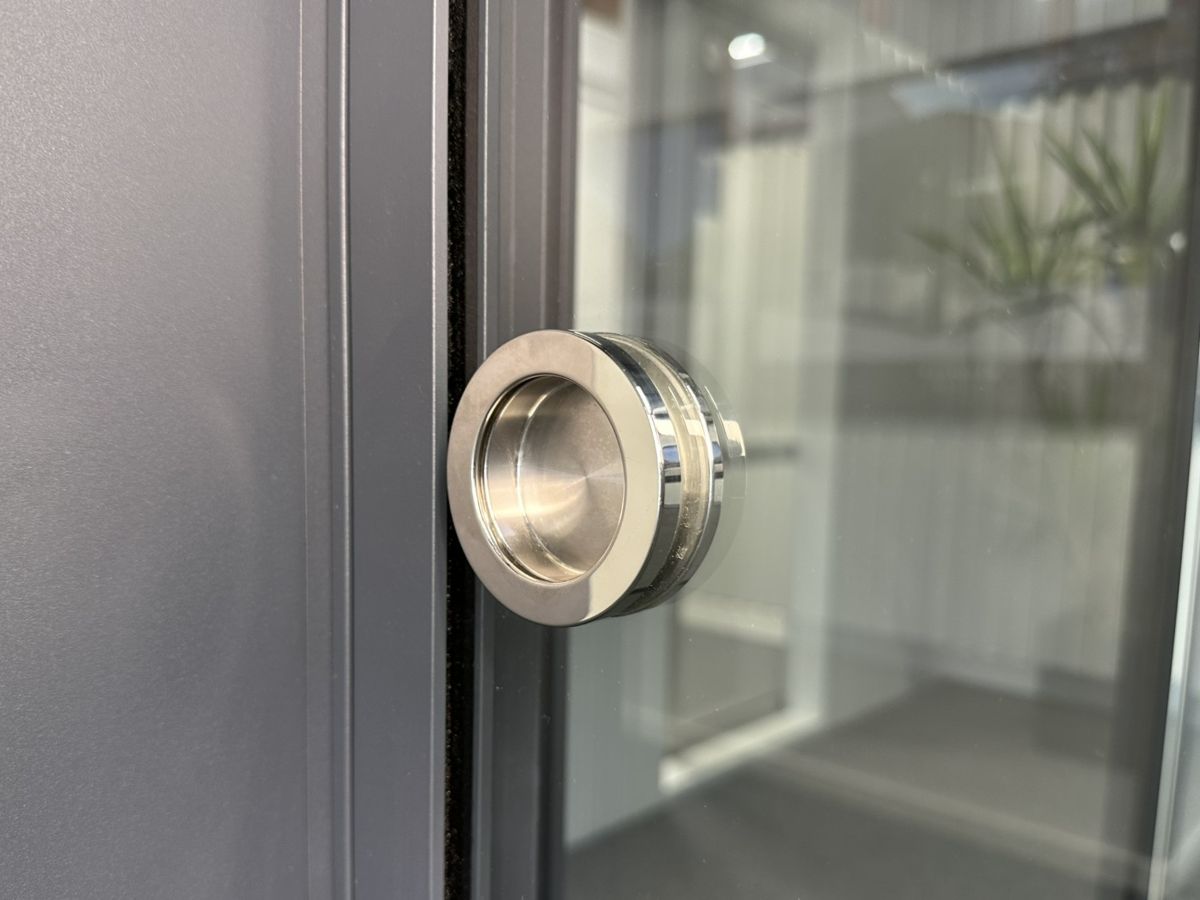

Skålhandtag till Panorama M20 som går att manövrera från både insida och utsida. | Mekoflex Uterum

Handtag och lås kommer färdigmonterat från vår fabrik.

Här hittar du viktig information om bland annat måttsättning, spröjs och orientering för Panorama M20 glaspartier. Observera att informationen här endast gäller Panorama M20. Se produktsida för respektive system för information om vad som gäller för andra system. Du hittar produktsidorna under Glaspartier.

Vi rekommenderar att du läser igenom monteringsinstruktionen innan du beställer. Där finns till exempel information om vilken utrustning du behöver för att montera glaspartiet. Det finns också ett ritningsdokument som du kan använda för att planera ditt byggprojekt. Du hittar dessa under Dokument.

Bredd- och Höjdmått för glaspartiet - Viktigt att ange rätt mått!

Skiss visar minsta höjd och bredd för ett glasparti

När du beställer glaspartier av oss blir yttermåtten för glaspartiet exakt så stora som du anger för bredd och höjd. Det är alltså karmyttermåttet som anges för bredd och höjd.

För att glasa in en befintlig öppning tar du reda på vad glaspartiets bredd (b) och höjd (h) ska vara genom att mäta upp det minsta bredd- och höjd-måttet i öppningen. Ju mindre skillnad det är mellan minsta mått och största mått för bredd respektive höjd desto bättre. Kontrollera också att öppningen är i våg och lod med hjälp av ett vattenpass.

Stommen som glaspartierna monteras i behöver vara formstabil så att inte måtten ändrar sig med tiden. Använd till exempel limträ för stommen.

Undvik att bygga stommen i tryckimpregnerat virke då detta ändrar form när det torkar.

Mått för M20 skjutpartier

Mät upp minsta bredd och höjd för öppningen.

M20 skjutpartier har en fast ram runt hela partiet.

Vi rekommenderar därför att du minskar höjden med 5 mm och bredden med 5 mm jämfört med de uppmätta måtten för att underlätta montering (ställmån).

Beställ sedan skjutpartiet med de uträknade måtten.

Djupmått - Krav på stommen för montering

Djupmåttet anger hur hur mycket plats partiet upptar i djupled och gäller för alla fyra sidorna runtom partiet (alltså botten, toppen och de båda sidorna). Du behöver en regel (eller motsvarande) med minst detta djupmått för att kunna montera partiet.

Skjutpartier har en rälsprofil som monteras på regeln. Rälsprofilen har olika antal spår beroende på hur många luckor partiet har. Eftersom luckorna monteras på spåren av rälsen så kan det totala djupet för partiet bli något större än själva rälsprofilen.

Fasta partier har alltid samma djupmått oavsett storlek eller antal luckor.

Skiss visar minsta djupmått för ett skjutparti.
Djupmått för Panorama M20
2-delat skjutparti 72 mm
3-delat skjutparti 72 mm
4-delat skjutparti 94 mm
5-delat skjutparti 116 mm

Se även Ritningar för fler detaljer kring olika mått på profilerna.

Luckbredd

Luckbredden är måttet på bredden för en (1) av luckorna (dörr/fönster) i ett skjutparti. När du har specat ett skjutparti efter dina mått så presenteras även luckbredden.

Du kan anpassa luckbredden genom att ändra på antal luckor för ett glasparti. På så vis kan du få ungefär samma luckbredd för alla skjutpartier när du har flera öppningar med olika bredd som ska täckas med glaspartier.

Exempelvis kan ett 3-delat skjutparti med bredden 3 000 mm ha luckbredden 102 cm. Ett 4-delat parti med samma bredd får luckbredden 78 cm.

(Luckornas bredd för ett skjutparti blir inte exakt bredden för hela skjutpartier delat med antal luckor (t ex. 3 000 mm / 3 st = 100 cm). Luckorna står omlott på rälsen och luckbredden blir därför lite större för att täcka hela öppningen. Samtidigt så minskas luckbredden något på grund av uppsamlingsprofilerna på sidorna som gör att öppningen som ska täckas minskar.)

Lås - Placering av lås för skjutparti

För skjutpartier kan du välja vilken typ av lås du vill ha till vänster och till höger. Låsens placering (vänster och höger) gäller för när du befinner dig inomhus och tittar mot skjutpartiet.

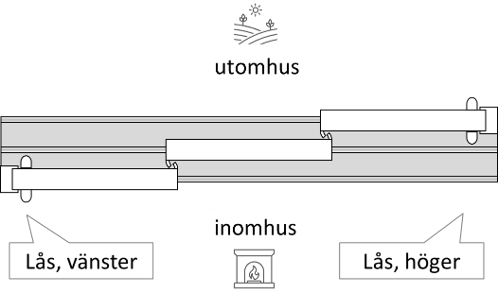

Skiss visar placering av lås till vänster och höger för ett skjutparti.

Se även Produktbeskrivning för mer information och bilder på de lås som finns att välja på.

Orientering - Luckornas ordning på skjutpartiets olika spår

(Gäller endast för skjutpartier utan möte.)

Orienteringen anger hur dörrarna är placerade på de olika spåren.

När du tittar på ett stängt skjutparti så befinner sig dörren på det spår som är närmast dig till höger för ett rättvänt parti. För ett spegelvänt skjutparti är dörren längst till vänster närmast dig.

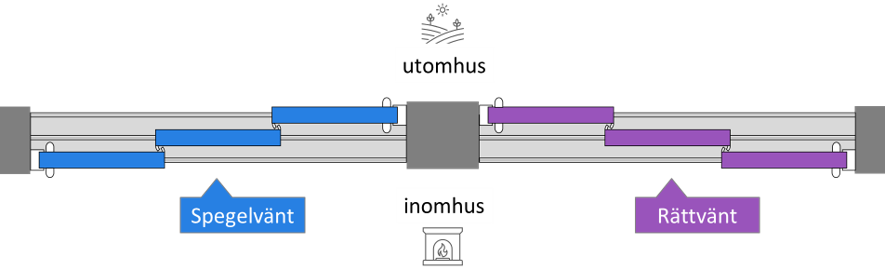

I denna schematiska figur ser du två skjutpartier sedda från ovan:

Skiss visar rättvänd och spegelvänd orientering för skjutpartier.

Ett skjutparti går att öppna från båda sidorna och orienteringen anger alltså bara hur luckorna är ordnade på spåren. Normalt sett levereras alla partier rättvända, men om du har två skjutpartier bredvid varandra kan det vara mer estetiskt tilltalande att välja ett (1) rättvänt och ett (1) spegelvänt parti (enligt figuren ovanför).

Infälld rälsprofil för skjutdörrsparti

Om du har möjlighet kan du fälla in rälsprofilen helt eller delvis i golvet för dörrskjutpartier för att slippa en tröskel att kliva över.

Tänk på dräneringen av skjutpartiet när du fäller in rälsen i golvet så att vattnet har någonstans att ta vägen.


Skiss visar spårbredd och spårdjup för ett skjutparti.

Spårdjupet och spårbredden för att fälla in rälsprofilen ska vara enligt följande:

Spårdjup = 23 mm för Panorama M20
Spårbredd för Panorama M20
2-delat skjutparti 82 mm
3-delat skjutparti 82 mm
4-delat skjutparti 104 mm
5-delat skjutparti 126 mm

Se även Ritningar för fler detaljer.

Montera själv

Monteringen är enkel och kräver inget yrkeskunnande. Till varje parti medföljer en utförlig monteringsinstruktion (som du också hittar under Dokument).

Vi rekommenderar att du läser igenom monteringsinstruktionen för att avgöra om du själv kan utföra monteringen eller om du vill anlita en snickare.

Monteringshjälp

Behöver du hjälp med att bygga ditt uterum eller att montera dina glaspartier? Vi samarbetar med duktiga snickare och byggföretag över hela Sverige som har erfarenhet av våra produkter och kan hjälpa dig.

Sök enkelt efter en snickare nära dig med hjälp av ditt postnummer.

Hitta snickare nära dig

Tänk på detta när du bygger uterum eller inglasad altan med Panorama M20 glaspartier

Med Panorama M20 glaspartier kan du bygga ett inglasat uterum, en inglasad altan eller en inglasad pergola som skyddar dig mot väder och vind. Panorama M20 glaspartier är osiolerade och i stängt läge finns en liten springa mellan skjutdörrarna. Även om skjutpartiet är oisolerat så hjälper det ändå till att hålla värmen en stund i uterummet när temperaturen utomhus sjunker framåt kvällen.

Du kan använda Panorama M20 glaspartier till uterum & altan som byggs i anslutning till huset (fasadmonterade uterum) och till fristående uterum. För fasadmonterade uterum är det viktigt att dörren eller öppningen från huset till uterummet har samma isoleringsgrad eller isoleringsstandard som ytterväggen på huset. Alla byggnadsmaterial och all inredning som används till uterummet ska klara utomhusklimat med tanke på t ex fukt, imma, kondens, temperatur och temperaturskillnader. Panorama M20 glaspartier är inte designade för att användas till utbyggnader av hus eller fullisolerade fristående byggnader som håller rumstemperatur alla dagar året runt.

För skjutpartier kan det vid vissa väderförhållanden, som vind i kombination med nederbörd, förekomma visst läckage. I stängt läge överlappar dörrarna varandra med cirka 5 cm och i djupled är det en liten springa mellan skjutdörrarna. Skjutpartiet är alltså inte helt tätt men ger ändå ett gott skydd mot regn och vind.

Vid snösmältning eller kraftigt regn kan läckage förekomma om dräneringar är blockerade av snö, is eller t ex löv. Vid vissa väderförhållanden eller otillräcklig ventilation i uterummet kan kondens uppstå på insidan av glaset. Kondens kan i vissa fall leda till isbildning på rälsen till skjutpartier. Imma och rimfrost kan också uppstå på utsidan av glasen.

För isolerade uterum och isolerade inglasade altaner rekommenderar vi att du använder Vår/Höst M70 glaspartier eller Vinter M90 glaspartier. Panorama M20 är ett riktigt bra system för uterum som främst används under sommarhalvåret!

Läs mer om val av uterum beroende på säsong:

Välj uterum efter säsong

Panorama M20
Säsong Sommar
Typ av partier Skjutparti med skjutdörrar eller skjutfönster
Antal luckor 2, 3, 4 eller 5 stycken dörrar/fönster
Största höjd för skjutparti 240 cm
Största bredd per lucka i skjutparti 120 cm
Största total bredd för skjutparti 600 cm
Glas 10 mm härdat glas (säkerhetsglas), U-värde anges inte
Färger Vit (RAL 9016, finstruktur)
Antracitgrå (RAL 7016, finstruktur)
Svart (RAL 9004, finstruktur)
Vinröd (RAL 3005, finstruktur)
Valfri RAL-färg (finstruktur)
Handtag Skålhandtag insida och utsida
Lås Hakregellås med vred insida/ej lås utsida
Tillverkas efter dina mått Ja, alltid måttanpassat
Garanti 5 år
Tillverkningsland Sverige
